مقدمه
افزایش تقاضای جهانی برای انرژی پاک‌تر، باعث شده است گاز طبیعی مایع شده (LNG) به یکی از مهم‌ترین حامل‌های انرژی در تجارت بین‌المللی تبدیل شود. تبدیل گاز طبیعی به حالت مایع، امکان ذخیره‌سازی و انتقال آن در مسافت‌های طولانی را فراهم می‌کند و کشورها را قادر می‌سازد منابع گازی خود را به بازارهای دوردست عرضه کنند.
در این میان، ترمینال‌های LNG به عنوان یکی از حیاتی‌ترین بخش‌های زنجیره ارزش گاز طبیعی، نقش واسطه میان حمل‌ونقل دریایی، ذخیره‌سازی، فرآیند بازگازسازی و انتقال نهایی به شبکه مصرف را ایفا می‌کنند. یک ترمینال LNG تنها یک محل تخلیه یا ذخیره‌سازی گاز نیست؛ بلکه مجموعه‌ای پیچیده از تجهیزات فرآیندی، سیستم‌های کنترلی و زیرساخت‌های ایمنی است که باید در شرایط دمایی بسیار پایین و استانداردهای سختگیرانه عملیاتی فعالیت کند.
ترمینال LNG چیست و چه نقشی در صنعت انرژی دارد؟
ترمینال LNG مجموعه‌ای از تجهیزات و تأسیسات تخصصی است که برای دریافت، ذخیره، مدیریت و در بسیاری از موارد تبدیل مجدد LNG به گاز طبیعی مورد استفاده قرار می‌گیرد.
در زنجیره انتقال LNG، ابتدا گاز طبیعی در واحدهای مایع‌سازی تا دمای حدود منفی ۱۶۲ درجه سانتی‌گراد سرد شده و به مایع تبدیل می‌شود. سپس این محصول توسط کشتی‌های مخصوص حمل LNG به ترمینال مقصد منتقل شده و پس از ذخیره‌سازی و بازگازسازی، وارد شبکه انتقال گاز می‌شود. عملکرد صحیح ترمینال LNG نیازمند هماهنگی دقیق میان تجهیزات مکانیکی، الکتریکی، ابزار دقیق، سیستم‌های ایمنی و مدیریت فرآیند است.
بخش‌های اصلی سیستم ترمینال LNG

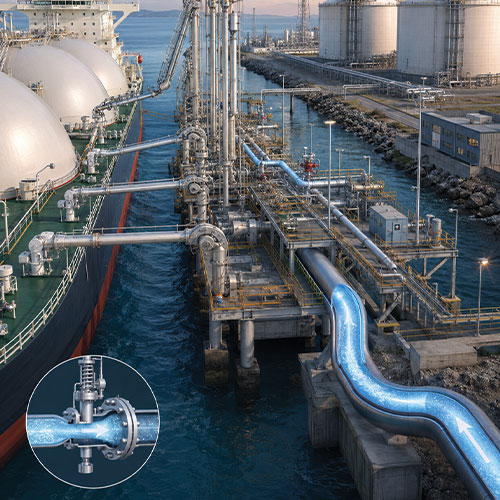

۱. سیستم دریافت LNG از کشتی
یکی از نخستین بخش‌های هر ترمینال، تجهیزات دریافت محموله LNG از کشتی‌های حمل‌کننده است.
این بخش شامل تجهیزاتی مانند:
- اسکله‌های تخصصی LNG
- بازوهای انتقال کرایوجنیک
- خطوط انتقال عایق‌شده
- تجهیزات اندازه‌گیری جریان و کنترل فشار
است.
به دلیل دمای بسیار پایین LNG، تمام تجهیزات انتقال باید توانایی تحمل شرایط کرایوجنیک را داشته باشند. کوچک‌ترین نقص در طراحی یا بهره‌برداری می‌تواند باعث افزایش تبخیر محصول یا ایجاد شرایط ناایمن شود.
۲. مخازن ذخیره‌سازی LNG
مخازن ذخیره‌سازی یکی از مهم‌ترین اجزای ترمینال LNG هستند. این مخازن وظیفه نگهداری LNG در شرایط پایدار و جلوگیری از ورود حرارت محیط را بر عهده دارند. ساختار این مخازن معمولاً شامل چند لایه حفاظتی است:
- مخزن داخلی مقاوم در برابر دمای بسیار پایین
- سیستم عایق حرارتی پیشرفته
- پوسته خارجی محافظ
طراحی مخازن باید علاوه بر حفظ دمای LNG، الزامات ایمنی در برابر نشتی، فشار داخلی و شرایط اضطراری را نیز تأمین کند.

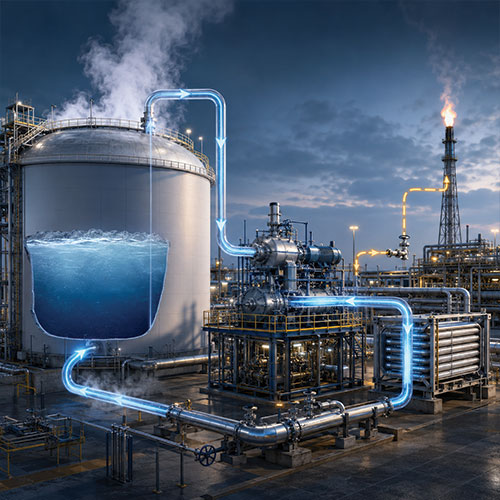

۳. سیستم مدیریت گاز تبخیر شده (BOG)
با وجود استفاده از عایق‌های پیشرفته، مقدار کمی از LNG موجود در مخازن به دلیل دریافت گرمای محیط تبخیر می‌شود. این گاز که با نام Boil-Off Gas (BOG) شناخته می‌شود، باید به شکل کنترل‌شده مدیریت شود. سیستم BOG وظایف مهمی دارد:
- کنترل فشار داخل مخازن
- جلوگیری از هدررفت محصول
- بازگرداندن گاز تبخیر شده به فرآیند
- افزایش ایمنی عملیاتی
در بسیاری از ترمینال‌های مدرن، گاز تبخیر شده پس از فشرده‌سازی مجدداً به چرخه مصرف یا فرآیند بازگردانده می‌شود.
۴. سیستم بازگازسازی LNG
در ترمینال‌های وارداتی LNG، پس از ذخیره‌سازی، LNG باید دوباره به حالت گازی بازگردد تا قابلیت انتقال در خطوط لوله را پیدا کند.
این فرآیند توسط تجهیزات تبخیرکننده یا Vaporizer انجام می‌شود. مهم‌ترین فناوری‌های مورد استفاده عبارت‌اند از:
تبخیرکننده هوایی یا Open Rack Vaporizer (ORV)
در این سیستم از آب دریا برای انتقال حرارت به LNG استفاده می‌شود و به دلیل مصرف انرژی پایین، در بسیاری از پروژه‌های ساحلی کاربرد دارد.
تبخیرکننده احتراق غوطه‌ور (SCV)
در این روش از انرژی حاصل از احتراق برای گرم کردن LNG استفاده می‌شود و معمولاً در شرایطی که منابع حرارتی دیگر محدود هستند مورد استفاده قرار می‌گیرد. انتخاب فناوری مناسب به شرایط محیطی، ظرفیت ترمینال و ملاحظات اقتصادی بستگی دارد.

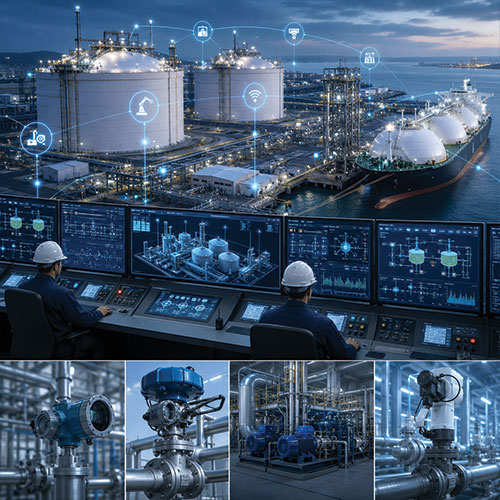

۵. سیستم‌های کنترل و اتوماسیون ترمینال LNG
پیچیدگی عملیاتی ترمینال‌های LNG باعث شده است که سیستم‌های کنترل پیشرفته نقش بسیار مهمی در عملکرد آنها داشته باشند.
این سیستم‌ها وظیفه کنترل و پایش موارد زیر را بر عهده دارند:
- دما و فشار مخازن
- میزان جریان LNG
- عملکرد تجهیزات دوار
- شرایط ایمنی فرآیند
- تشخیص شرایط اضطراری
استفاده از سیستم‌های کنترل یکپارچه و سامانه‌های ایمنی فرآیندی، امکان بهره‌برداری پایدار و کاهش ریسک‌های عملیاتی را فراهم می‌کند.
۶. تجهیزات ایمنی و مدیریت شرایط اضطراری
ایمنی در صنعت LNG به دلیل ماهیت ماده و شرایط دمایی آن اهمیت بسیار بالایی دارد. ترمینال‌های LNG معمولاً مجهز به سیستم‌هایی مانند:
- سیستم تشخیص نشت گاز
- سیستم اطفای حریق
- شیرهای قطع اضطراری
- تجهیزات تخلیه فشار
- سیستم‌های کنترل اضطراری
هستند.
طراحی این تجهیزات بر اساس استانداردهای بین‌المللی انجام می‌شود تا احتمال وقوع حادثه کاهش یابد و در شرایط اضطراری واکنش سریع امکان‌پذیر باشد.

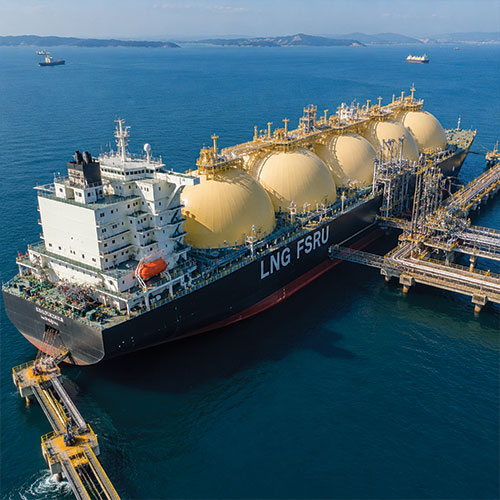

ترمینال‌های شناور LNG (FSRU)
یکی از فناوری‌های جدید در صنعت LNG، استفاده از واحدهای شناور ذخیره سازی و بازگازسازی یا FSRU است. این واحدها تمامی عملکردهای اصلی یک ترمینال ساحلی را روی یک شناور ارائه می‌کنند و مزایایی مانند:
- زمان راه‌اندازی کوتاه‌تر
- کاهش هزینه ساخت
- انعطاف‌پذیری بیشتر در انتخاب محل
را فراهم می‌کنند.
FSRUها به‌ویژه برای کشورهایی که نیاز سریع به واردات گاز دارند، یک راهکار استراتژیک محسوب می‌شوند.
اهمیت توسعه ترمینال‌های LNG در آینده انرژی
با افزایش نیاز جهانی به انرژی و حرکت کشورها به سمت کاهش آلایندگی، LNG جایگاه مهمی در تأمین انرژی آینده پیدا کرده است. ترمینال‌های LNG با فراهم کردن امکان انتقال گاز میان مناطق مختلف جهان، نقش مهمی در:
- امنیت انرژی
- تنوع‌بخشی منابع تأمین
- کاهش وابستگی به منابع محدود منطقه‌ای
دارند.
سرمایه‌گذاری در زیرساخت‌های مدرن LNG می‌تواند به افزایش پایداری شبکه انرژی و توسعه تجارت جهانی گاز کمک کند.
نتیجه‌گیری
سیستم‌های ترمینال LNG مجموعه‌ای پیچیده از تجهیزات مهندسی هستند که امکان دریافت، ذخیره‌سازی، مدیریت و انتقال گاز طبیعی مایع‌شده را فراهم می‌کنند.
از سیستم‌های تخلیه کشتی و مخازن کرایوجنیک گرفته تا واحدهای بازگازسازی و سامانه‌های کنترل پیشرفته، هر بخش از یک ترمینال LNG نقش مهمی در عملکرد ایمن و پایدار این زیرساخت انرژی دارد. با توجه به رشد بازار جهانی LNG، توسعه ترمینال‌های مجهز و استاندارد، یکی از عوامل کلیدی در آینده صنعت انرژی خواهد بود.
